Инженерная защита
объектов ТЭК от БПЛА
Проектирование и монтаж пассивной защиты: тросовые каркасы ГТК, комбинированные ЗОК и трёхслойные сетки по СП 542.1325800.2024. Монтаж без фундаментов, сварки и вывода оборудования из работы.
до 90-95%расчетная эффективность в проектной конфигурации
3-14 днейподготовка КП по ТЗ и исходным данным
по ущербуоценка эффекта через простой и критичные узлы
Показатели относятся к расчетным сценариям проектной конфигурации: класс БПЛА, масса, скорость, пролет, схема крепления и условия площадки фиксируются в ТКП.
Пассивный защитный контурКаркас / Сетки / Опоры
Как начинается проект
Сначала разбираем площадку, потом предлагаем конструкцию
Быстрый расчет
Для первичного КП достаточно четырех вводных
Тип объекта, примерная площадь защиты, регион и исходные материалы, если они уже есть. Остальное инженер уточнит после заявки.
01 / Задача
БПЛА изменили правила защиты промышленных объектов
Активные средства остаются важными, но основа предложения - физический барьер, который работает автономно и снижает последствия даже при контакте.
ПВО нельзя считать сметной строкой
Расход ракет, дежурные смены и ложные цели быстро превращают защиту в отдельный бюджет. Для площадки важен слой, который остается на месте после тревоги.
РЭБ не закрывает автономный сценарий
Если аппарат идет по координатам, без устойчивого радиоканала, подавление связи перестает быть единственной линией обороны.
Реакция охраны короче маршрута атаки
Ночной заход, низкая высота, серия пусков и разные направления дают персоналу секунды, а объекту нужны заранее подготовленные зоны отсечения.
Погода съедает активные средства
Дым, туман, осадки и застройка меняют дальность обнаружения и поражения. Поэтому активные средства должны опираться на физический контур.
Вторичный ущерб часто дороже удара
Обломки, осколки и пожарная нагрузка повреждают соседние узлы, кабельные трассы и зоны персонала даже без прямого попадания.
Площадку нельзя останавливать ради защиты
Монтаж должен пройти рядом с действующим оборудованием: без сварки по месту, заглубленных фундаментов и длительного вывода узлов из работы.
Рабочий принцип
Мы проектируем не "щит от всего", а набор инженерных барьеров: где аппарат теряет энергию, куда уходят обломки, как сохранить доступ к оборудованию и что меняется после контакта.
02 / Отраслевые решения
Выберите направление под объект и задачу
Карточки ведут к нужному типу объекта, составу работ или предварительной оценке бюджета.
Защита подстанцийПС 35-500 кВ, ОРУ, силовые трансформаторы, реакторы и шкафы управления.Открыть направление ↗Защита объектов ТЭКНПЗ, нефтебазы, ТЭЦ, резервуарные парки, газовые и промышленные площадки.Открыть направление ↗Проектирование и монтажОбследование, проект ЗОК по СП 542, ППР, поставка, монтаж и исполнительная документация.Открыть направление ↗Расчет стоимостиПредварительная оценка бюджета по площади, пролетам, высоте, региону и условиям монтажа.Открыть направление ↗
03 / Решение
Пассивное инженерное ядро с возможностью активного усиления
Конфигурация подбирается по классу БПЛА, категории объекта, пролетам, технологическим проходам и требованиям эксплуатации. Активная защита добавляется как опция через партнеров.
01
Комбинированные ЗОК
Многослойная защита с разным размером ячейки на основе базальта, арамида и полиамида.
02
Тросовые каркасы на ГТК
Несущая система на гибком тросе ГТК 12,1 мм с запасом прочности и коррозионной стойкостью.
03
Вантовые укрытия до 70 м
Перекрытие пролетов без вывода оборудования из работы, с учетом проездов, проходов и ремонтных зон.
04
Противоосколочные панели
Локальная защита оборудования и персонала от вторичных осколков и каскадного ущерба.
05
Активная защита как опция
РЭБ и другие активные компоненты могут добавляться через партнеров к пассивному инженерному ядру.
несущий тросовый контурулавливающая сеткамелкая противофрагментная ячейкалокальные панели у критичных узлов
Многослойная защита с сохранением доступа к оборудованию
04 / Документы и ответственность
Что получает заказчик перед решением о проекте
Коммерческое предложение должно быть удобно не только инженеру, но и службе безопасности, закупкам и эксплуатации.
Схема защитного контура, исходные допущения, класс угрозы, пролеты, высоты, зазоры и ограничения площадки.
Разделение стоимости по проекту, материалам, производству, доставке, монтажу, ППР и исполнительной документации.
Порядок допуска, режимные ограничения, безопасные зоны, требования к монтажу и сценарий восстановления после контакта.
Состав КП
Что можно передать инженеру, закупке и службе безопасности
- схема защитного контура и допущения расчета
- площадь полотна, высоты, пролеты и тип сетки
- разделение стоимости по проекту, материалам и монтажу
- график работ, режимные ограничения и сценарий восстановления
05 / Схема
Как устроена пассивная защита
Система проектируется как несколько инженерных слоев: несущий тросовый контур, комбинированные сетки, локальные противоосколочные элементы и ремонтопригодные узлы крепления.
Вид сбоку · один пролёт
Полотно закрывает оборудование; у отдельных узлов предусмотрены локальные экраны.
Элементы защиты

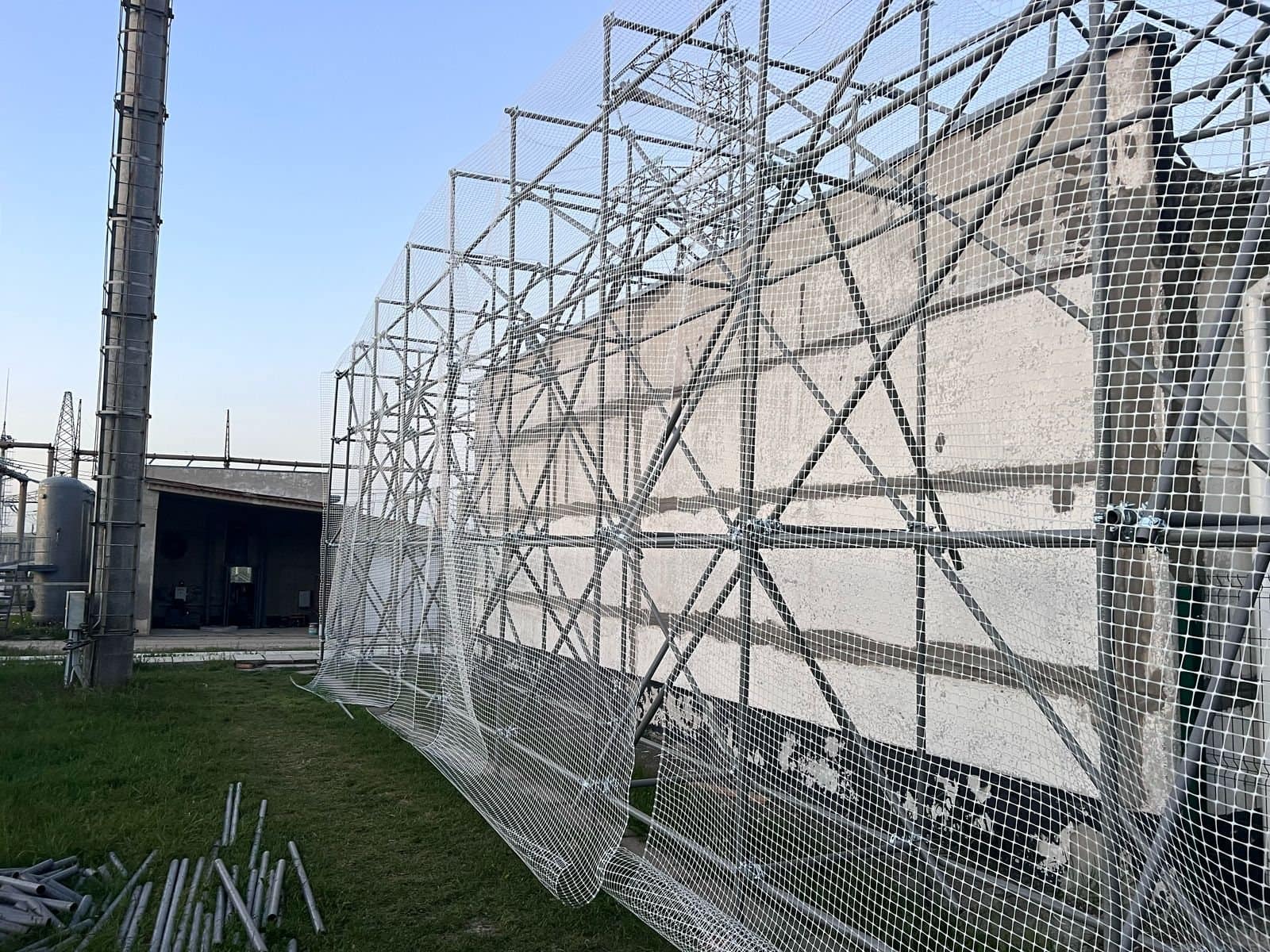

Несущий контур
Тросовые каркасы на ГТК 12,1 мм формируют геометрию защиты без заглубленных фундаментов и сварки на действующей площадке.
Комбинированные ЗОК
Базальтовые, арамидные и полиамидные слои подбираются по классу угрозы, пролетам и требованиям обслуживания.
Разный размер ячейки
Крупная ячейка работает как внешний улавливающий слой, более мелкие слои снижают риск пролета фрагментов и вторичного ущерба.

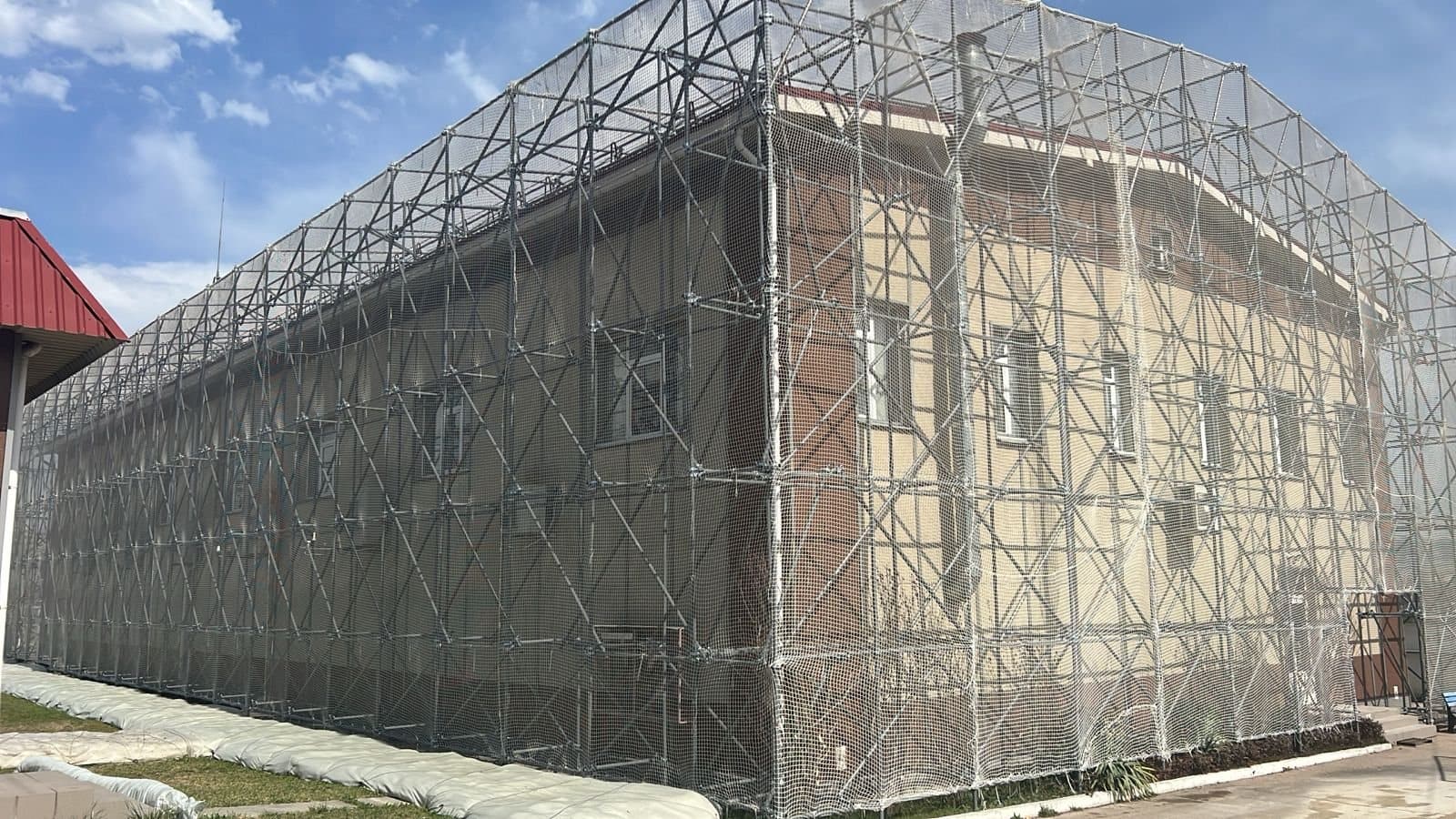

Локальная защита узлов

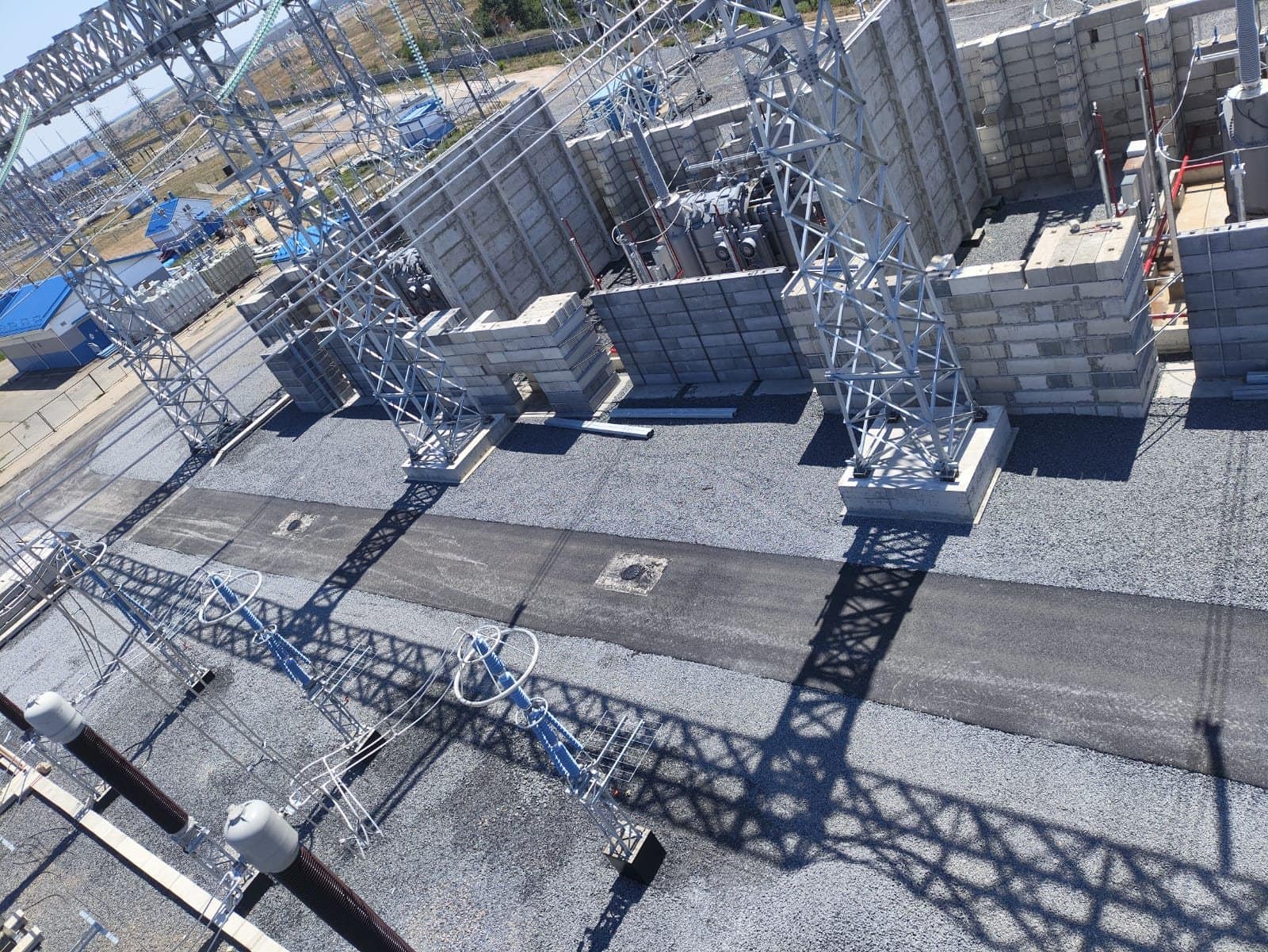

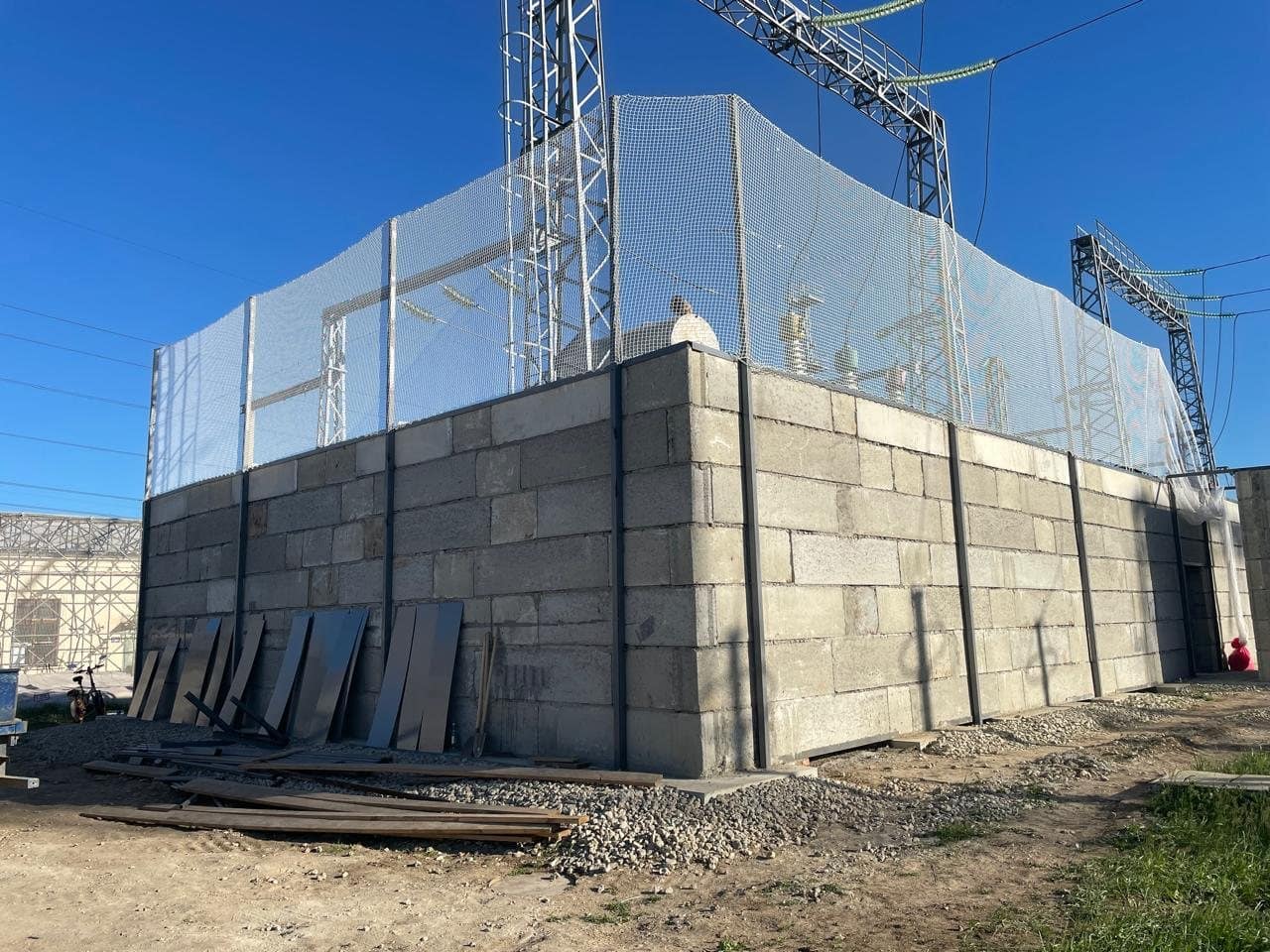

Противоосколочные панели и габионы закрывают оборудование и зоны персонала там, где сеточного контура недостаточно.
Ремонт после контакта
Поврежденный участок сетки меняется локально, несущий каркас сохраняется и не требует демонтажа всей системы.
01несущий трос02улавливающая сетка03мелкая ячейка04локальная панель
Разрез решения
Сначала считаем геометрию, потом выбираем сетку
На одном объекте могут соседствовать открытые пролеты, локальные укрытия трансформаторов, противоосколочные экраны и ремонтные проходы. Поэтому комплект не подбирается по одной картинке.
Логика подбора: класс БПЛА, скорость, масса, ожидаемый сценарий атаки, доступ к оборудованию, пролет, ветровые и снеговые нагрузки, требования СП 542.1325800.2024.
06 / Конфигурации
Три комплектации под задачу и риск объекта
Базовый, стандартный и максимальный сегменты отличаются наполнением элементов. Каждый может быть дополнен активной защитой.
| Сегмент | Состав | Защита от | Целевой объект |
|---|---|---|---|
| Базовый | Минимальный контур защиты, быстрый монтаж и низкая цена | Малые БПЛА: FPV, квадрокоптеры, БПЛА со сбросом | ПС 35-110 кВ, склады и логистика объектов ТЭК |
| Стандартный | Расширенный контур защиты критических узлов | Малые и легкие БПЛА до 200 кг и до 200 км/ч | ТЭЦ, промпредприятия, ПС 110-220 кВ |
| Максимальный | Полная многоуровневая защита с пассивным ядром и опциональной активной частью | Средние БПЛА с осколочным поражением до 400 кг и до 200 км/ч | НПЗ, АЭС, ПС/АС 500 кВ, химические объекты |
07 / Характеристики
Технические параметры
Окончательная комплектация подтверждается расчетом и проектной документацией для конкретной площадки.
до 400 кгмасса БПЛА
до 200 км/чскорость БПЛА
до 70 мперекрываемый пролет
до 100 мвысота опор
35-500 ммразмер ячейки сетки
10+ летсрок службы системы
без сваркимонтаж на действующем объекте
СП 542соответствие СП 542.1325800.2024
08 / Экономика
Расчетные сценарии экономики
Пассивный контур снижает зависимость от расходуемых средств перехвата и закрывает вторичный ущерб от обломков. Каждый сценарий пересчитывается под площадку, угрозу и состав работ.
Важно: строки ниже имеют разную базу расчета. Сравнивайте сценарии как ориентиры, а не как прямой прайс-лист.
На мобильном показатели собраны в карточки; на широком экране таблицу можно прокручивать вбок.
| Средство | Стоимость | Эффективность | Вторичный ущерб |
|---|---|---|---|
| Охрана | 30,8 млн руб./год в год | 0% | 100% |
| РЭБ | 50-100 млн руб. разово | 60-80% | Минимальный |
| Лазер | 205 руб./выстрел за выстрел | 30-50% | Минимальный |
| Пассивная схема | 1 252 руб./м² за м² | до 90-95% | Локальный |
Ориентиры не являются прямым прайс-листом: у строк разная база расчета. В КП фиксируются площадь полотна, высота, пролеты, нагрузки, материалы, логистика и состав документации.
Как читать эти цифры
- Эффективность до 90-95% относится к расчетной проектной конфигурации и не является универсальной гарантией для любого сценария атаки.
- Стоимость 1 252 руб./м² используется как ориентир по проектным материалам; итоговая смета зависит от пролетов, высоты опор, нагрузок, сеток и монтажных условий.
- Экономический эффект определяется после оценки критичных узлов, стоимости простоя, пожарных последствий и варианта локальной или общей защиты.
Примеры расчета
Ориентиры помогают оценить порядок бюджета до обследования. Минимального объема заказа нет, защита рассчитывается как сложный проект.
На мобильном примеры собраны в карточки; на широком экране таблицу можно прокручивать вбок.
| Объект | Площадь защиты | Стоимость |
|---|---|---|
| ПС 110 кВ | 1 800 м² | 2,25 млн руб. |
| ПС 220 кВ | 3 000 м² | 3,76 млн руб. |
| ПС 500 кВ | 5 000 м² | 6,26 млн руб. |
| ПС 500 кВ | 10 000 м² | 12,52 млн руб. |
09 / Этапы работы
От обследования до приемки
Полный цикл обычно занимает 2-4 месяца. Коммерческое предложение готовится за 3-14 календарных дней по ТЗ, аэрофотосъемке и опросному листу.
Обследование
Категорирование объекта и паспорт безопасности. Срок: 1-2 недели.
Проектирование
ПСД, сметы и график производства работ. Срок: 2-4 недели.
Поставка
Трос ГТК, сетки, узлы и комплектующие. Срок: 2-3 недели.

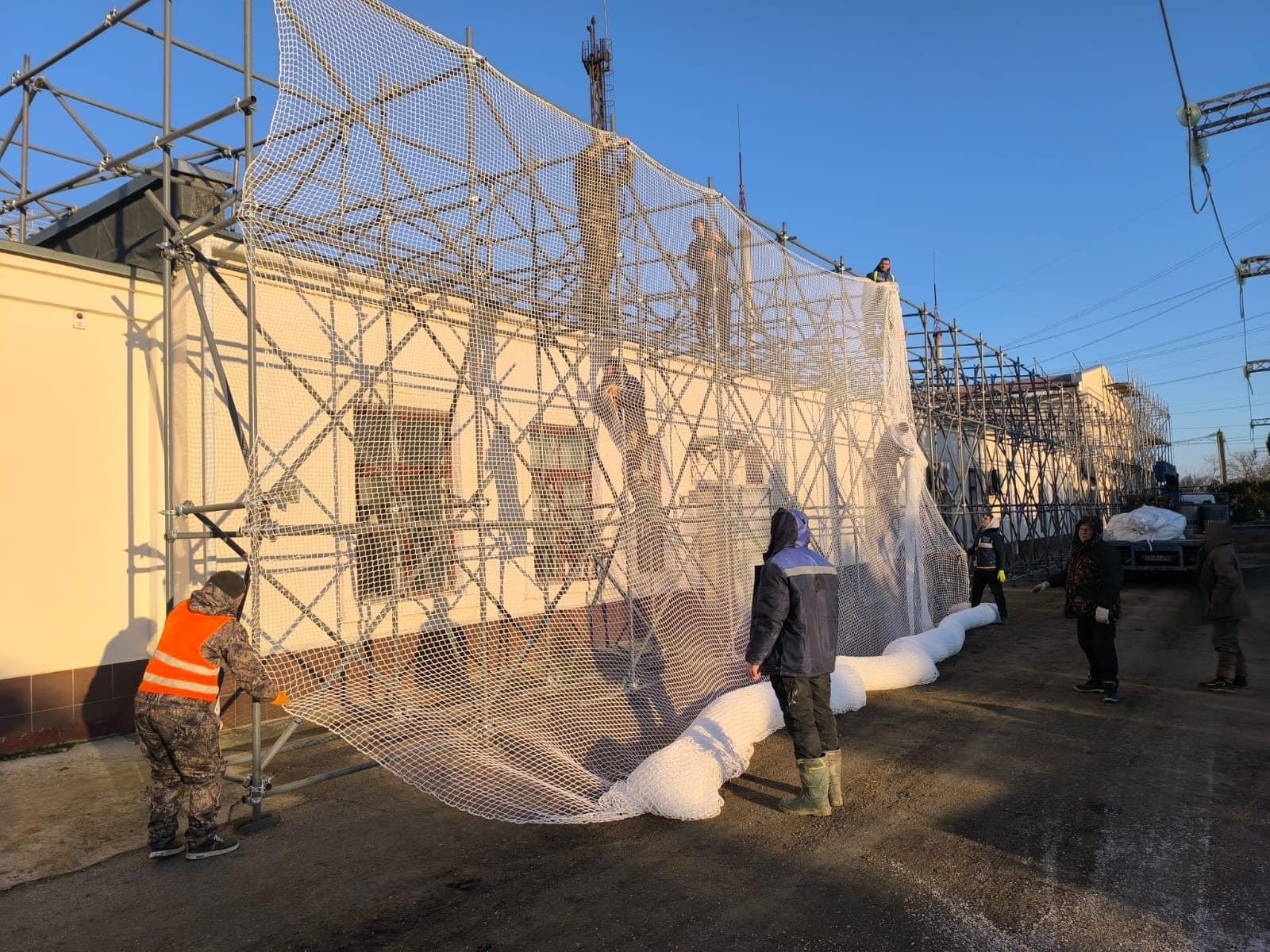

Монтаж
Каркас, сетки, анкеровка и контроль качества. Срок: 3-6 недель.
Приемка
Испытания, исполнительная документация и передача объекта. Срок: 1-2 недели.
10 / Вопросы и ответы
Частые вопросы о защите объектов от БПЛА
Можно ли гарантировать 100% защиту?
Нет. Показатели эффективности являются расчетными и зависят от класса БПЛА, скорости, массы, боевой части, угла атаки, размеров ячейки, пролетов и схемы крепления. Финальные значения фиксируются только в проектной конфигурации.
Защищает ли система от ракет?
Нет. Система рассчитана на БПЛА массой до 400 кг и скоростью до 200 км/ч. От ракет и РСЗО защита не предусмотрена.
Что будет, если дрон попадет в сетку?
Сеть деформируется и гасит энергию удара. Поврежденный участок заменяется без демонтажа каркаса.
Как система работает зимой?
Трос ГТК сохраняет прочность до -60°C. Для борьбы с обледенением может применяться электрообогрев сетки.
Можно ли монтировать на действующем объекте?
Да. Монтаж ведется без сварки и заглубленных фундаментов, без вывода оборудования из работы.
Какие сроки?
От заявки до готовой защиты обычно 2-4 месяца. Коммерческое предложение по исходным материалам готовится за 3-14 календарных дней.
Как обслуживать систему после атаки?
Проводится осмотр каркаса, узлов крепления и полотна; затем оформляются ведомость повреждений и план локального восстановления.
Можно ли работать на режимном объекте?
Да, при соблюдении пропускного, режимного и промышленного регламентов заказчика. Порядок допуска согласуется до обследования.
Расчет для объекта
Получите КП за 3-14 календарных дней
Оставьте параметры площадки и приложите исходные материалы, если они уже есть: ТЗ, схему, фото, аэрофотосъемку или опросный лист.
Что подготовить
- тип и категория объекта
- примерная площадь защиты
- регион и климатические условия
- ТЗ, схема, фото или аэрофотосъемка площадки
по ТЗКП по исходным данным объекта
2-4 месяцатиповой срок от заявки до защиты
10+ летресурс несущего контура
